電解水用陰離子交換膜（AEM）技術優(yōu)勢、核心挑戰(zhàn)

在氫能產業(yè)快速發(fā)展的背景下，電解水制氫技術作為綠氫生產的核心路徑，正迎來多元化升級。陰離子交換膜（AEM）電解水制氫技術，憑借對ALK制氫與PEM制氫技術的優(yōu)勢融合，成為行業(yè)關注的焦點。然而，AEM的性能穩(wěn)定性與規(guī)?；瘧萌悦媾R多重挑戰(zhàn)，其成熟化進程直接影響綠氫產業(yè)的成本控制與效率提升。

一、AEM制氫技術：融合兩大路線的創(chuàng)新方案

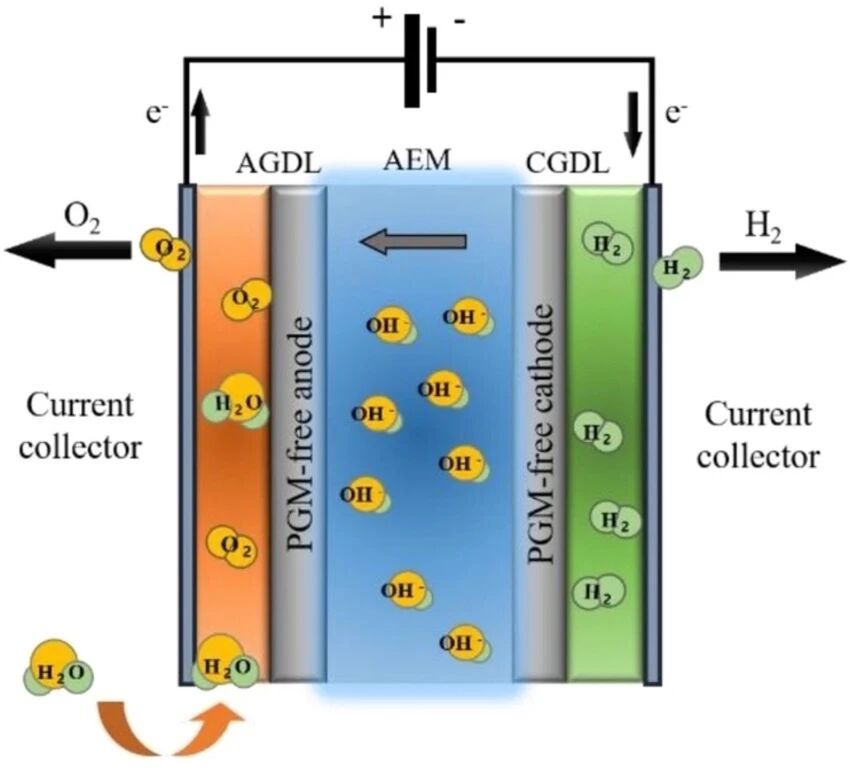

AEM（Anion Exchange Membrane）電解水制氫技術，以陰離子交換膜為核心電解質，通過電解純水或低濃度堿性溶液產生氫氣，系統主要由AEM隔膜、過渡金屬催化電極、氣體擴散層（GDL）、集流器和極框等部件構成。其工作原理清晰明確：在1.8-2.5V外加電壓驅動下，陰極發(fā)生析氫反應（HER）生成氫氣，陽極發(fā)生析氧反應（OER）生成氧氣，AEM隔膜既實現氫氧氣體的有效隔離，又允許氫氧根離子（OH?）從陰極向陽極遷移，平衡電極反應的電荷與反應物需求，而電解液循環(huán)則為陽極反應提供原料并帶走氧泡。

相較于傳統制氫技術，AEM制氫的核心優(yōu)勢在于“兼容與高效并存”：

1. 環(huán)境適配性強：堿性工作環(huán)境可適配非貴金屬催化劑，降低對鉑、銥等稀有金屬的依賴，同時極板等零部件可采用成本更低的鍍鎳不銹鋼，顯著壓縮設備制造成本；
2. 性能表現優(yōu)異：借鑒PEM膜電極的結構設計，具備快速響應能力與高電流密度特性，在高壓制氫場景下能精準隔離氣體，保障系統運行安全；
3. 操作條件溫和：可使用純水或低濃度堿液作為電解質，避免高濃度堿液帶來的設備腐蝕與環(huán)保處理壓力，簡化系統運維流程。

二、AEM的核心性能要求：三大關鍵指標的平衡藝術

陰離子交換膜作為AEM電解槽的“心臟”，其性能直接決定制氫效率與設備壽命，需同時滿足四大核心要求，而指標間的相互制約成為技術突破的關鍵：

1. 離子傳導效率：需具備高陰離子傳導性與低電子傳導性，確保氫氧根離子快速遷移，保障電極反應速率。離子交換容量（IEC）是核心評價指標，但IEC過高會導致膜材料吸水膨脹加劇，反而影響結構穩(wěn)定性，因此需在“高傳導性”與“低膨脹率”之間找到平衡點；
2. 化學與機械穩(wěn)定性：電解槽局部區(qū)域的高堿性環(huán)境，易導致聚合物主鏈斷裂與離子交換基團降解，要求AEM具備優(yōu)異的耐堿穩(wěn)定性；同時，設備運行中的壓力與溫度變化，需要膜材料具備足夠的機械強度，避免破損漏液，通常要求在23±2℃、50±5%RH條件下，拉伸強度不低于30MPa；
3. 氣體隔離能力：必須具備極低的氣體滲透性，嚴格隔離陰極產生的氫氣與陽極產生的氧氣，防止氣體混合引發(fā)安全風險；
4. 結構適配性：需配合電極設計構建高效三相邊界，簡化氣體流場，同時滿足電解槽對膜厚度、幅寬等尺寸參數的規(guī)?；瘧眯枨蟆?/li>

為實現上述目標，行業(yè)通過聚合物結構創(chuàng)新持續(xù)優(yōu)化AEM性能：接枝結構、梳狀結構與嵌段結構的研發(fā)，促進了膜內微相分離與離子通道構建，實現低IEC下的高電導率；扭曲單元與支鏈結構的引入，增加了聚合物自由體積，既提升離子傳輸效率，又有效抑制膜的溶脹。

三、技術瓶頸：制約AEM成熟化的核心挑戰(zhàn)

盡管AEM制氫技術優(yōu)勢顯著，但當前其規(guī)?；瘧萌悦媾R三大核心瓶頸，尚未完全突破：

1. 性能平衡難題：化學穩(wěn)定性、機械完整性與離子電導率構成AEM的“質量三角形”，三者相互制約。例如，提升離子電導率往往需要提高IEC，卻可能導致膜溶脹加劇、機械強度下降；增強化學穩(wěn)定性的聚合物結構設計，又可能犧牲部分傳導效率，如何實現三者的最優(yōu)平衡，是行業(yè)普遍面臨的技術痛點；
2. 材料降解風險：堿性環(huán)境下，傳統聚芳醚聚合物的芳醚鍵易斷裂，離子交換基團也可能發(fā)生降解，導致膜性能衰減。雖有全碳主鏈聚合物、哌啶等環(huán)狀胺陽離子基團等新型材料的研發(fā)應用，但部分高性能材料依賴超強酸催化合成，不僅推高生產成本，還會帶來后續(xù)酸液處理的環(huán)保壓力；
3. 規(guī)?；c一致性：實驗室階段的AEM性能已逐步達標，但規(guī)?；a過程中，膜的厚度均勻性、幅寬拓展、批次穩(wěn)定性等指標仍需提升。例如，寬幅膜（如800mm以上）的生產工藝控制、長期運行中的性能衰減速率控制，都是實現產業(yè)化應用的關鍵障礙。

四、產業(yè)進展：企業(yè)與科研機構的協同突破

面對技術挑戰(zhàn)，國內外企業(yè)與科研機構正加速攻關，涌現出一批具備競爭力的產品與技術方案，推動AEM向成熟化邁進：

（一）國內企業(yè)研發(fā)成果

1. 億緯氫能：自主研發(fā)Alkymer®陰離子交換膜，采用芳環(huán)聚合物骨架與哌啶陽離子傳導體系，推出W-25（25±2微米均質膜）與W-75（75±5微米電解水專用膜）兩款產品。該膜在80℃、1M NaOH溶液中浸泡5000小時后，主鏈無降解、陽離子基團降解率低于5%，氯型膜拉伸強度≥30MPa，兼具穩(wěn)定性與機械強度；
2. 清能股份：推出全飽和碳氫鍵樹脂基AEM，厚度僅50μm，幅寬可達800mm，抗張強度超65MPa（為同類產品的1.5-2倍），成本較傳統PPS膜顯著降低，預計運行壽命超6萬小時，制氫效率高達95%；
3. 漢丞科技：采用全氟主鏈結構（借鑒氯堿膜耐堿設計），通過優(yōu)化IEC與吸水量的平衡，提升離子傳輸能力，產品常規(guī)幅寬為310mm、620mm，可配合非貴金屬催化劑實現高電流密度運行；
4. 嘉膜科技：歷經4年攻關，開發(fā)聚芳基氟酮高分子膜材料及KMem系列AEM，組裝的膜電極在1.8V電壓下電流密度可達2A/cm²，持續(xù)運行1萬小時性能衰減僅10%，展現出良好的長期穩(wěn)定性。

（二）科研與國際合作動態(tài)

• 西湖大學孫立成院士團隊提出支化型聚芳基奎寧（PAQ-x）陰離子交換膜，實現極佳的非原位與原位器件穩(wěn)定性；湖北大學黎明教授課題組與企業(yè)合作，利用奎寧環(huán)酮與芳烴聚合反應，開創(chuàng)聚芳烴奎寧基AEM新路徑；
• 國際層面，贏創(chuàng)（Evonik）與Enapter等企業(yè)牽頭開展CHANNEL研究項目，以贏創(chuàng)DURAION®AEM為核心，研發(fā)2KW低成本高效電解水設備，目標將設備成本控制在600歐元/KW（約4400元/KW）以下。DURAION®膜憑借高離子電導率、優(yōu)異的耐堿穩(wěn)定性與機械完整性，成為國際主流AEM產品代表。

五、何時能實現規(guī)模化應用？

綜合當前技術進展與產業(yè)需求，AEM的成熟化進程將呈現“階梯式推進”特征，預計分三個階段實現規(guī)?；瘧茫?/p>

1. 短期（3-5年）：在中小型制氫場景（如分布式綠氫項目）實現示范應用。此階段將解決規(guī)模化生產中的一致性問題，膜的運行壽命提升至1萬-3萬小時，成本降至PEM膜的50%以下，非貴金屬催化劑體系進一步成熟；
2. 中期（5-8年）：進入規(guī)?；茝V階段。AEM性能實現關鍵突破，運行壽命超5萬小時，離子電導率、穩(wěn)定性與機械強度達到最優(yōu)平衡，設備成本降至3000元/KW以下，在新能源制氫項目中形成與PEM、ALK制氫的差異化競爭；
3. 長期（8-10年）：成為綠氫生產的主流技術之一。隨著材料科學的進步與產業(yè)鏈的完善，AEM制氫將在成本、效率、環(huán)保性上全面占據優(yōu)勢，廣泛應用于大規(guī)模綠氫基地、工業(yè)副產氫提純等場景。

陰離子交換膜（AEM）電解水制氫技術，憑借其對傳統制氫路線的優(yōu)勢融合，成為氫能產業(yè)降本增效的關鍵方向。當前，AEM的研發(fā)已突破實驗室階段，進入“性能優(yōu)化-規(guī)?；嚠a-示范應用”的關鍵過渡期，核心瓶頸正通過材料創(chuàng)新與工藝升級逐步破解。雖然全面成熟仍需5-8年的技術積累與產業(yè)鏈協同，但隨著企業(yè)與科研機構的持續(xù)投入，AEM有望在未來十年內重塑綠氫生產格局，為全球能源轉型提供高效、低成本的氫能解決方案。
